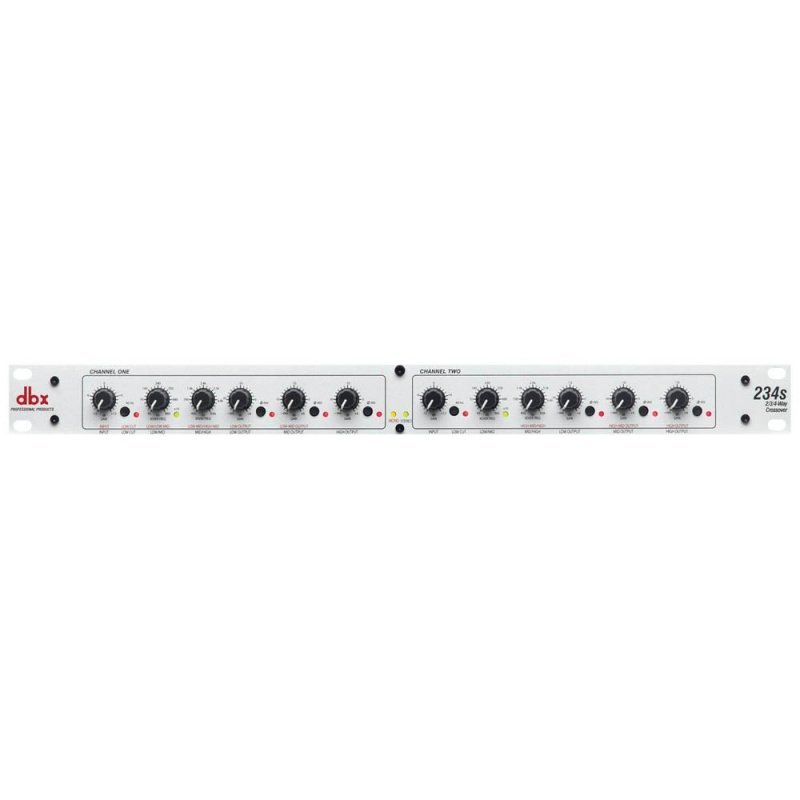

Кроссовер DBX 234s

В кросовері деякі елементи управління винесені на задні панелі. Перш за все, це селектор режиму - 2 смуги стерео / 3 смуги моно в моделі 223 і 3 смуги стерео / 4 смуги моно в моделі 234, візуальний контроль забезпечується двома зеленими світлодіодами на передніх панелях. Також на задніх панелях розташовані селектори вибору частотних діапазонів для кожного каналу (на передній панелі забезпечений візуальний контроль активності діапазону х10) і вихідні гнізда моносумми НЧ.

В кроссоверах dbx 223 і dbx 234 застосовуються фільтри Linkwitz-Riley з добротністю 24 дБ / октава - це професійний стандарт. На кожному каналі є регулятор чутливості ± 12 дБ і обрізний фільтр 40 Гц високого порядку для видалення НЧ перешкод. НЧ та ВЧ виходи кожного каналу обладнані перемикачами фази, відключення каналу і регуляторами вихідного рівня.

  Технічні характеристики:

•      Смуга пропускання: 20 Гц-20 кГц, + 0 / -0,5 дБ.
•      Частотний діапазон: 90 кГц, + 0 / -3 дБ.
•      Співвідношення сигнал / шум: при +4 dBu, в смузі 22 кГц.
•      Вихід Low Mid:> 94 дБ (режим моно).
•      Вихід High-Mid:> 92 дБ (режим моно).
•      Вихід Mid:> 93 дБ (режим моно).
•      Вихід High-Mid:> 92 дБ.
•      Вихід High:> 91 дБ (режим стерео)> 91 дБ (режим моно).
•      Динамічний діапазон:> 106 дБ, незважених, будь-який вихід.
•      Коеф. гарм. спотворень + шум: <0.004% при +4 dBu, на 1 кГц, <0.04% при +20 dBu, на 1 кГц.
•      Перехресні перешкоди: <-80 дБ, 20 Гц - 20 кГц.

Частоти кросовера:

•      Режим стерео: НЧ / ВЧ: 45-960 Гц або 450 Гц-9.6 кГц (x10).
•      Режим моно: НЧ / СЧ: 45-960 Гц або 450 Гц-9.6 кГц (x10).
•      СЧ / ВЧ: 45-960 Гц або 450 Гц-9.6 кГц (x10).
•      Тип фільтра: Linkwitz-Riley, 24 дБ / октава із змінним кількістю смуг.

Живлення:

•      Напруга живлення: 230 В, 50 Гц.
•      Споживана потужність 15 Вт
