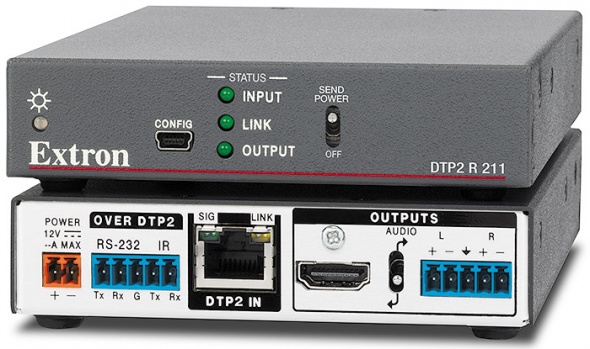

Устройство Extron Dtp2 R 211

DTP2 R 211 от Extron – это цифровой приёмник на витой паре, совместимый с устройствами Extron с поддержкой DTP®, который принимает HDMI, аудио, а также двунаправленные сигналы RS?232 и ИК на длинных дистанциях до 100 метров по одному экранированному кабелю CATx. Он поддерживает видеоразрешения 4K/60 с семплированием цвета 4:4:4 и совместим со стандартом HDCP 2.2. Дополнительно приёмник DTP2 имеет выход стереоаудио с возможностью вывода деэмбедированного или аналогового аудио на выбор. Благодаря компактному размеру корпуса и возможности удалённого питания DTP2 R 211 оптимально подходит для незаметной установки за дисплеями, в аппаратных стойках или в любых других местах согласно требованиям проекта.

HDCP 2.2-совместимый приёмник DTP2 R 211 обеспечивает надёжную передачу на длинные дистанции сигналов HDMI с поддержкой технологии HDR, Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами.

DTP2 R 211 принимает аналоговое стереоаудио от матричного коммутатора, обычного коммутатора или процессора обработки сигналов с поддержкой DTP. Выход стереоаудио на DTP2 R 211 предлагает возможность вывода деэмбедированного или аналогового аудио по выбору. Цифровое аудио HDMI доступно как балансный или небалансный аналоговый стереосигнал на разъёме под зажим. Аудиосигнал передаётся по тому же экранированному кабелю витой пары, по которому передаются видео и сигналы управления, что устраняет необходимость в использовании отдельного кабеля.

DTP2 R 211 предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. Он поддерживает одновременную передачу двунаправленных сигналов RS?232 и ИК от системы управления для контроля работы AV-устройств. DTP2 R 211 может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP2. Помимо этого, приёмник можно настроить на передачу питания подключённому передатчику DTP2, что позволит обоим устройствам использовать один блок питания.

DTP2 R 211 может быть использован совместно с презентационным матричным коммутатором Extron серии DTP CrossPoint® или другими устройствами с DTP для поддержки дисплеев и других выходных устройств в удалённых точках. Приёмник разработан в металлическом корпусе высотой 2,5 см в четверть ширины стойки. Низкопрофильный корпус позволяет незаметно разместить устройство на трибунах и за плоскими дисплеями.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ-45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

Технические характеристики

• Принимает HDMI, а также сигналы управления и аналоговое аудио на расстоянии до 100 метров по экранированному кабелю CATx — DTP2 R 211 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Вход: один вход DTP2 на витой паре на разъёме RJ-45
• Выходы: один HDMI, один выход для стереоаудио на разъёме под зажим
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с обработкой 4:4:4 — для поддержки разрешения 4K/60 с семплированием цвета 4:4:4 необходимо обеспечить подключение к соответствующему устройству с DTP2.
• Деэмбедирование стереоаудио — выход стереоаудио на разъёме под зажим с возможностью вывода деэмбедированного или аналогового аудио по выбору.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и сквозной канал для CEC
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции приёмник может удалённо получать питание от устройства с поддержкой DTP2 по кабелю витой пары. Его также можно настроить на передачу питания подключённому передатчику DTP2.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — DTP2 R 211 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительные сигналы аналогового стереоаудио — DTP2 R 211 принимает аналоговое стереоаудио от устройства с поддержкой DTP.
• Сквозной канал для двунаправленных сигналов RS?232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS?232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV-оборудованием без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — DTP2 R 211 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Совместимость со всеми передатчиками серии DTP и устройствами с поддержкой DTP — возможно комбинирование с передатчиками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• USB-порт на передней панели для настройки — предоставляет удобный доступ к данным и обновлениям прошивки.
• Светодиодные индикаторы наличия сигнала, питания и статуса подключения — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ?45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте фиксаторы LockIt® для кабеля HDMI
• Внешний блок питания Extron Everlast™ доступен в качестве опции, партномер – 70?1174?01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
